Reverse engineering e as-built: come ricostruire impianti e layout per revamping senza sorprese

Nei siti industriali, l’impianto reale spesso non coincide con i disegni. P&ID datati e modifiche non tracciate generano interferenze, varianti e fermate. Il reverse engineering serve a ricostruire lo stato di fatto (as-built) affidabile per progettazione, manutenzione e audit.

Quando conviene

Revamping piping/HVAC/elettrico, ampliamenti e riorganizzazioni, aree dense, documentazione incompleta, esigenze di coerenza documentale.

Metodo in 6 step

1. Definire lo scopo (clash detection, computi, manutenzione, P&ID)
2. Selezionare aree critiche (piping denso, locali tecnici, interfacce utilities)

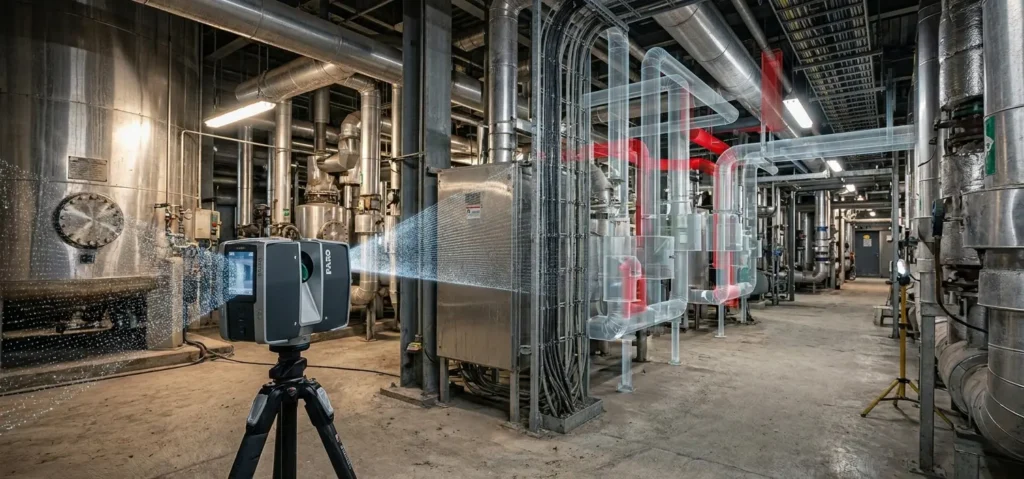

3. Rilievi: misure mirate + laser scanner/fotogrammetria dove serve
4. Modellazione 3D “usabile” (naming, discipline, tag minimi)
5. Aggiornare P&ID e deliverable (line list, layout 2D)
6. Mantenere nel tempo con MOC e versioning

Benefici misurabili

Meno varianti, fermate più corte, coordinamento discipline, manutenzione più veloce, migliori evidenze in audit.

Errori da evitare

Rilievi senza obiettivo, scansioni “a tappeto” senza priorità, modello senza codifiche, assenza MOC.
